Ο σχεδιασμός της ένωσης καθορίζει ποιος τύπος συγκόλλησης είναι κατάλληλος για την κάθε περίπτωση. Από απλές κατασκευές έως εξειδικευμένες βιομηχανικές εφαρμογές, η σωστή επιλογή τύπου συγκόλλησης δεν εξασφαλίζει μόνο την αντοχή της κατασκευής, αλλά και την αποδοτικότητα της παραγωγής.
Σε αυτόν τον οδηγό, θα δούμε τους 5 βασικούς τύπους συγκολλήσεων σύμφωνα με την American Welding Society (AWS), πού χρησιμοποιούνται και τι πρέπει να προσέξεις για κάθε έναν από αυτούς.

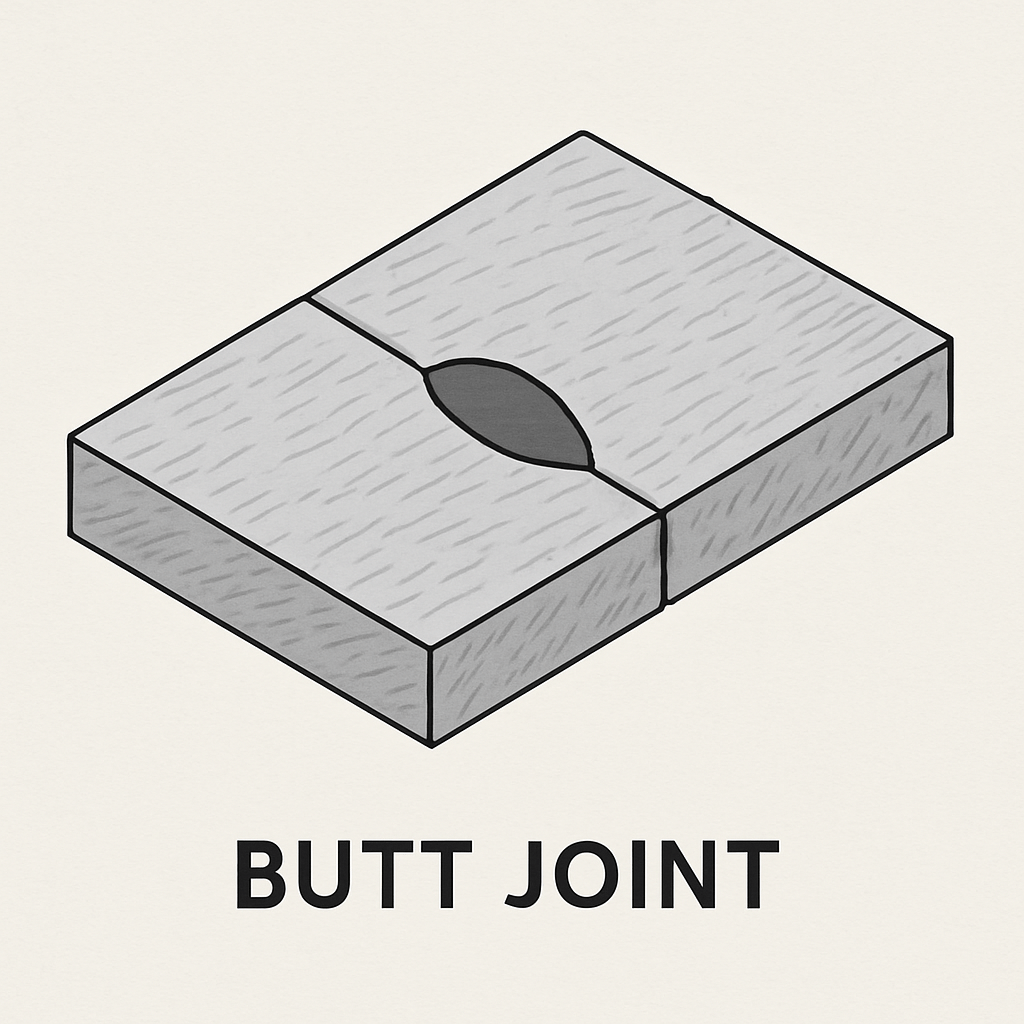

1. Butt Joint – Η πιο διαδεδομένη ένωση
Οι δύο επιφάνειες τοποθετούνται στο ίδιο επίπεδο και ενώνονται από την πλευρά τους. Η Butt Joint είναι η πιο κοινή μορφή ένωσης, ιδανική για κατασκευές σωληνώσεων και μεταλλικών σκελετών.

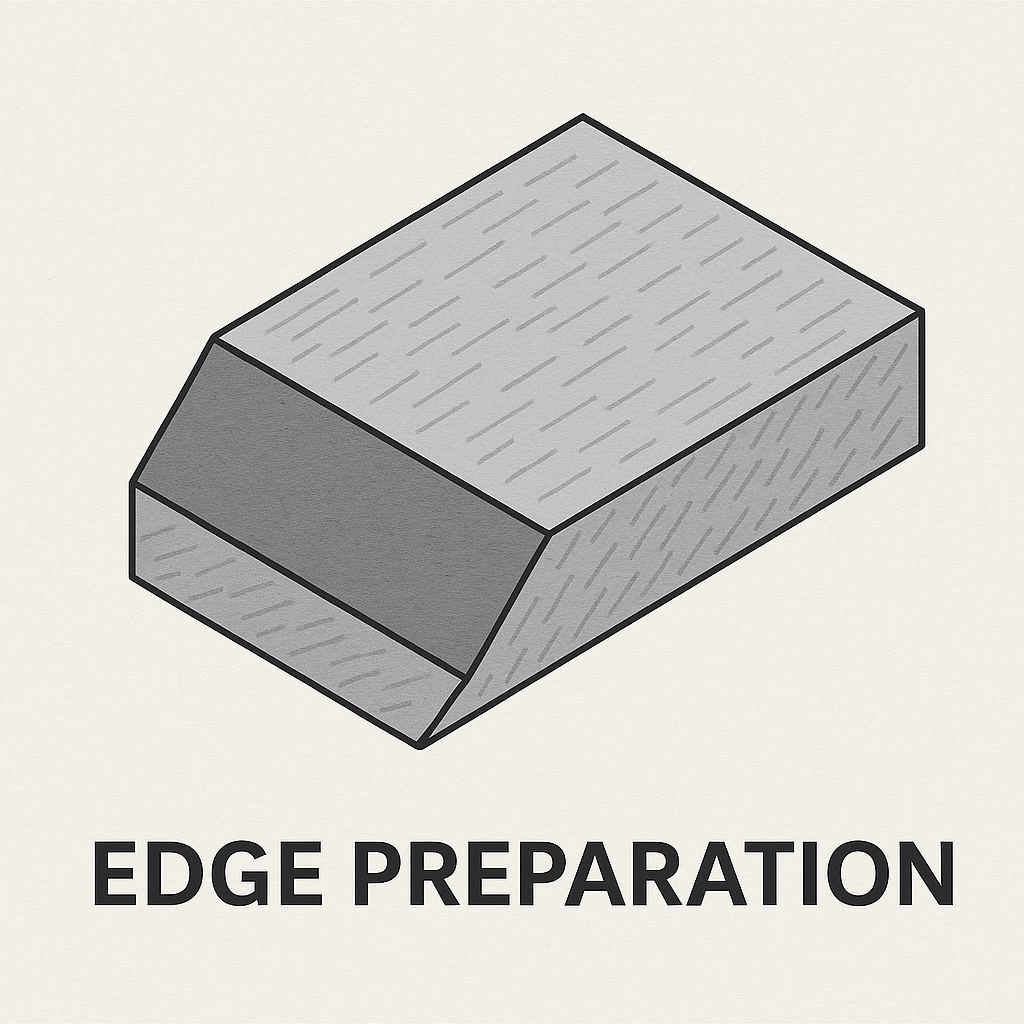

Τι να προσέξεις: Η σωστή προετοιμασία των ακμών (edge preparation) είναι κρίσιμη. Ανάλογα με το πάχος του υλικού, θα επιλέξεις από απλές έως πιο σύνθετες μορφές αυλακιών (V, U, bevel κ.ά.). Προσοχή σε ελαττώματα όπως πόρους, αστοχίες διείσδυσης και ρωγμές.

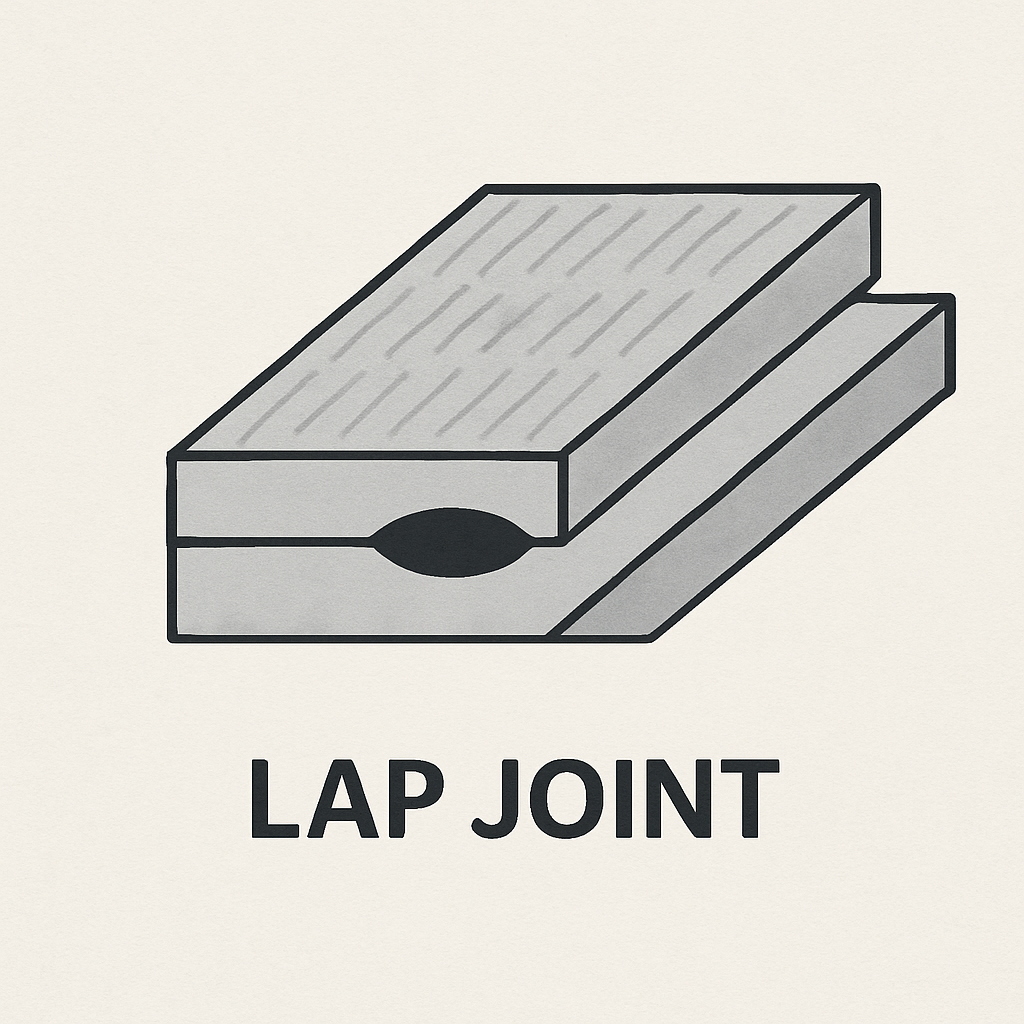

2. Lap Joint – Ιδανική για ελαφριές κατασκευές
Οι επιφάνειες επικαλύπτονται και η συγκόλληση γίνεται στο σημείο επαφής. Η Lap Joint είναι κατάλληλη για λεπτά υλικά όπως λαμαρίνες.
Τι να προσέξεις: Απόφυγε τα κενά ανάμεσα στις επιφάνειες. Για λεπτά μέταλλα, μείωσε την ένταση και αύξησε την ταχύτητα για να αποφύγεις παραμορφώσεις ή τρύπημα.
3. Edge Joint – Για εφαρμογές χωρίς φορτίο
Οι ακμές των τεμαχίων τοποθετούνται σχεδόν παράλληλα. Χρησιμοποιείται σε κατασκευές που δεν δέχονται σημαντική καταπόνηση.
Τι να προσέξεις: Επιλέγεται όταν δεν υπάρχει σημαντικό φορτίο. Οι αυλακώσεις τύπου J, U, ή V μπορούν να ενισχύσουν τη συγκόλληση ανάλογα με την εφαρμογή.

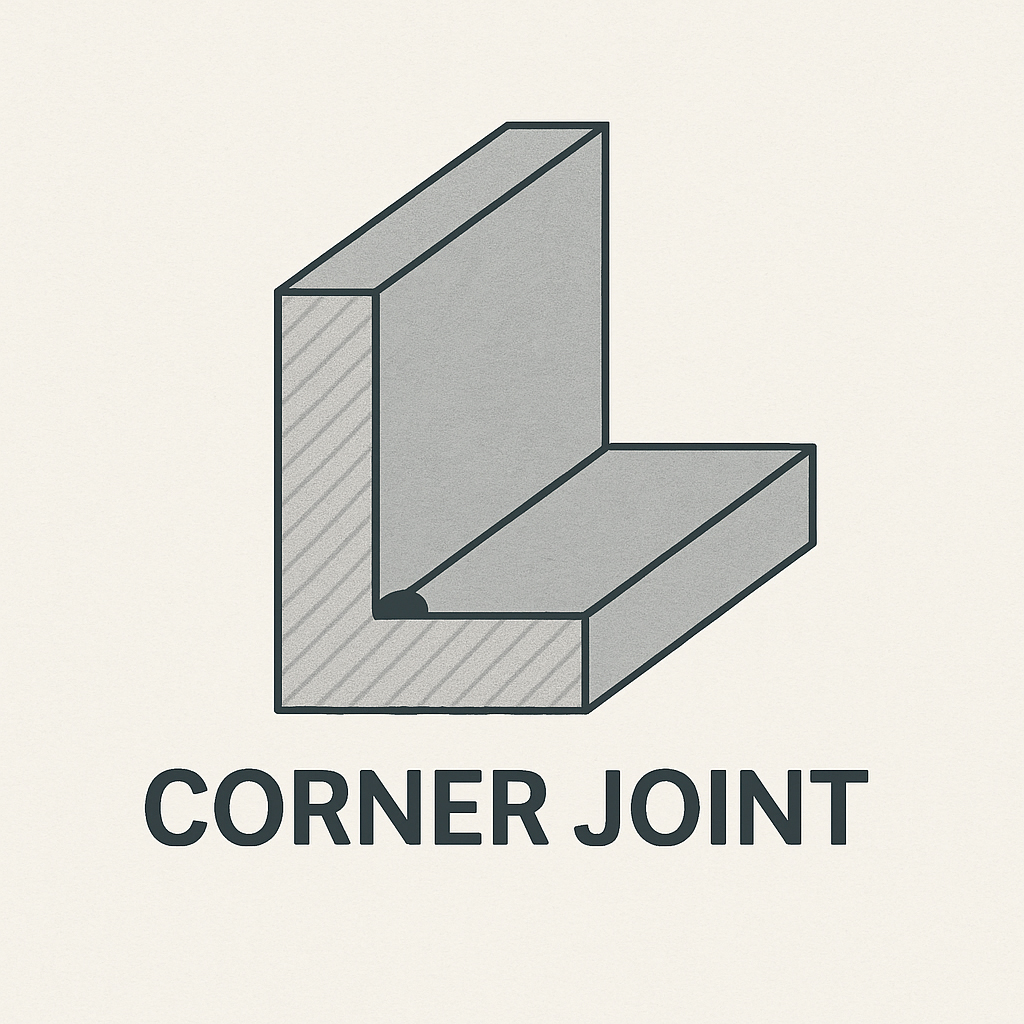

4. Corner Joint – Η ένωση των γωνιών
Δημιουργεί γωνία 90° μεταξύ των τεμαχίων. Ιδανική για πλαίσια και κουτιά.
Τι να προσέξεις: Μπορεί να είναι ανοιχτού ή κλειστού τύπου. Για λεπτά υλικά, χρειάζεται αυξημένη ταχύτητα για αποφυγή παραμορφώσεων. Η χρήση εξαρτημάτων στήριξης πριν τη συγκόλληση βοηθά στην αποφυγή στρεβλώσεων.

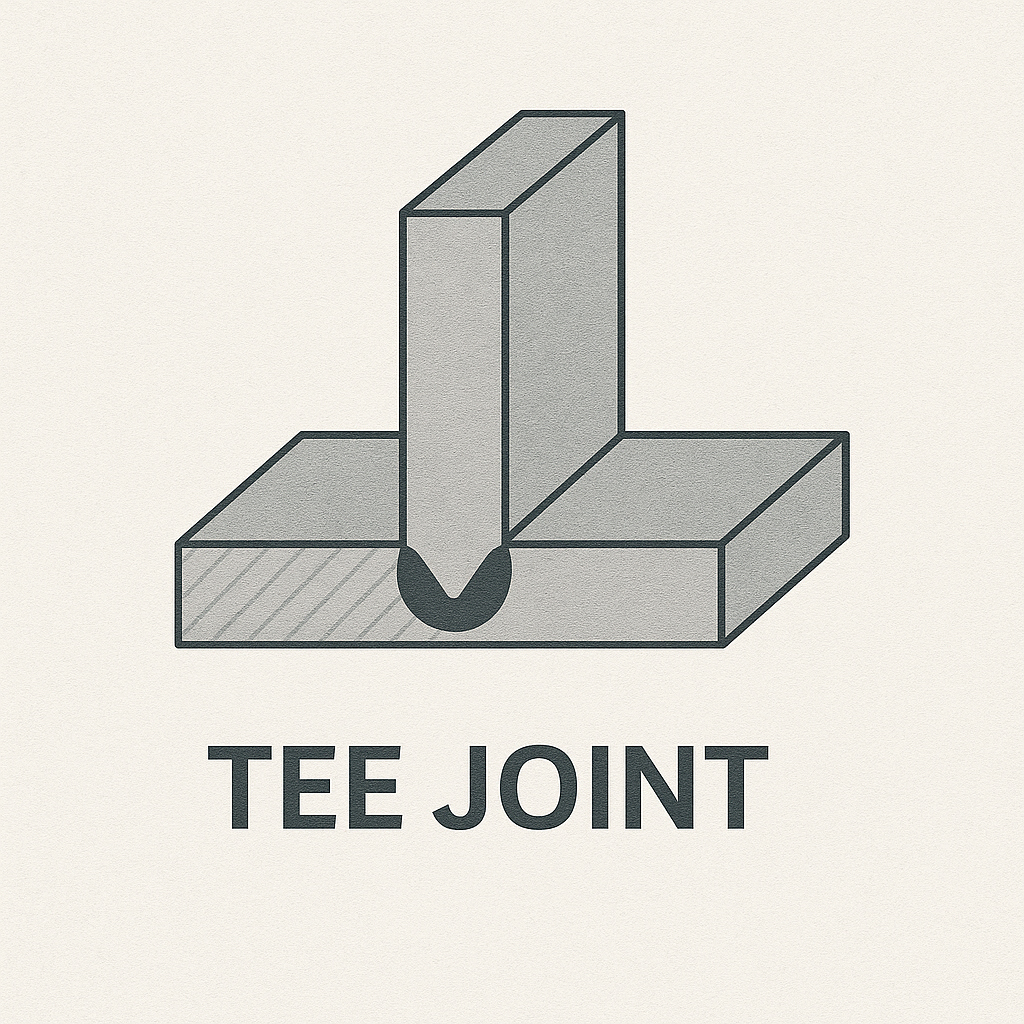

5. Tee Joint – Για μέγιστη αντοχή σε διασταυρούμενες κατασκευές
Σχηματίζεται όταν το ένα τεμάχιο ενώνεται κάθετα με την επιφάνεια του άλλου, σχηματίζοντας “Τ”. Είναι συχνή σε σωληνώσεις, χαλύβδινες κατασκευές και μηχανολογικό εξοπλισμό.
Τι να προσέξεις: Για μέγιστη αντοχή, προτείνεται συγκόλληση και στις δύο πλευρές. Σε περιπτώσεις διαφορετικού πάχους υλικών, δώσε έμφαση στο πιο παχύ. Προσοχή σε φαινόμενα σκίσιμου λόγω περιορισμένης παραμόρφωσης (lamellar tearing).
Πώς να επιλέξεις το κατάλληλο είδος συγκόλλησης
Η σωστή επιλογή συγκόλλησης εξαρτάται από πολλούς παράγοντες:
- το υλικό,
- το πάχος,
- τη μηχανική καταπόνηση,
- και φυσικά, τις απαιτήσεις της κατασκευής.
Κατανοώντας τις βασικές μορφές συγκόλλησης και τις ιδιαιτερότητές τους, μπορείς να επιτύχεις υψηλής ποιότητας αποτελέσματα με ασφάλεια και αξιοπιστία.
